Semantic Segmentation

Semantic Segmentation

• Semantic segmentation
  - Pixel-wise로 각각의 Class를 예측하여 물체 Category 별로 분할
  - Category: 각 픽셀의 Label 예측
  - Architecture: Backbone (Encoder) + Decoder

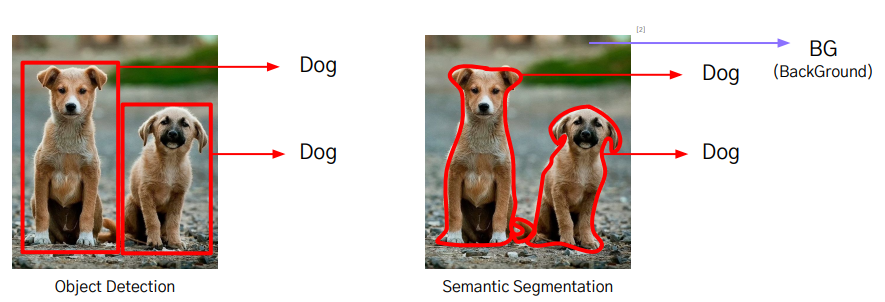

• Object Detection vs Semantic Segmentation

• 사용 예시
  - 자율주행
  - 의료 영상 진단


• Dataset
  - KITTI
         - 차량 주행중 촬영된 자동차 및 사물 이미지 데이터
         - Semantic Label이 있는 200개의 Train Set과 200개의 Test Set으로 구성
  - Cityscape
         - 도시 거리 장면 이미지 데이터
         - 50개의 도시의 다양한 시간/계절/날씨를 촬영한 장면 내의 30개의 물체(Class)
         - Classes: Group 기준 Flat road, Human, Vehicle, Construction, Object, Nature, Sky, Void 등
         - 5,000장의 이미지 Annotation (Fine-annotation 기준)
  - Pascal VOC (Visual Object Classes)
         - 시각 객체 클래스 인식을 위한 20개의 사물 클래스 이미지 데이터
         - 2012년 데이터 기준 11,530개의 이미지와 6,929개의 Segmentation Annotation


• 성능 평가 방법
  - Intersection-over-Union (IoU)
        - Pixel-wise IoU 사용

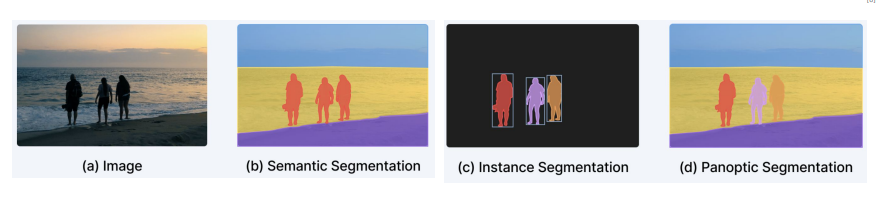

• Segmentation의 종류

Semantic Segmentation using CNNs

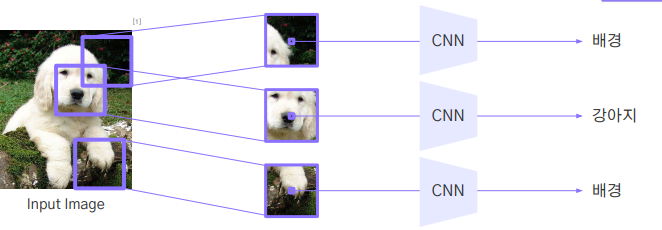

• Sliding Window
  - 픽셀 주변의 정보밖에 고려하지 못함
  - 많은 패치가 중복되는 영역을 처리하기 때문에 계산 비용 증가

• Size Preserving Convolutional Layers

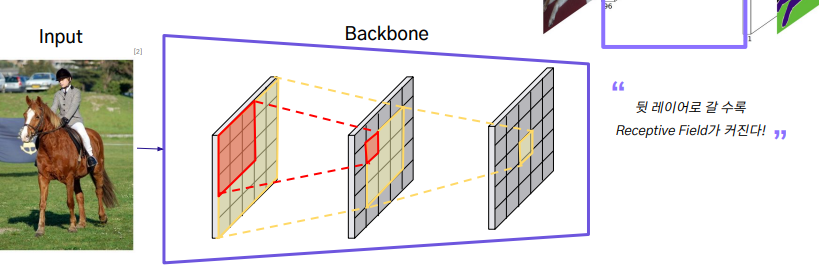

  - Receptive field가 여전히 제한적

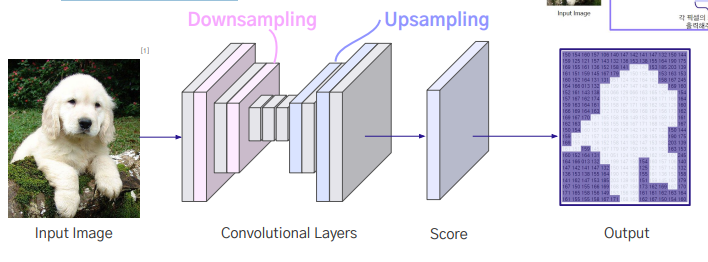

• Downsampling + Upsampling
  - 큰 Receptive Field를 가짐



FCN for Semantic Segmentation

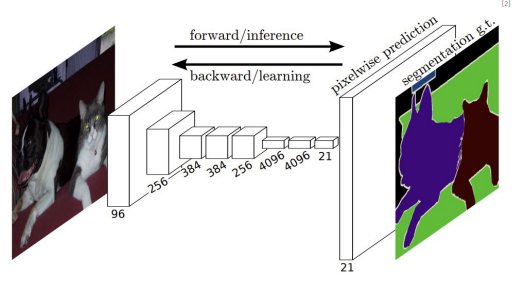

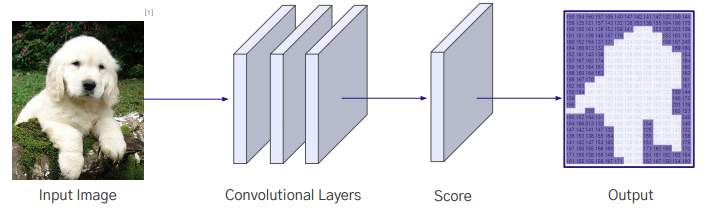

• FCN (Fully Convolutional Networks)

• Convolution (Downsampling)
  - Backbone (Convolution Layers)를 통해 Features 추출

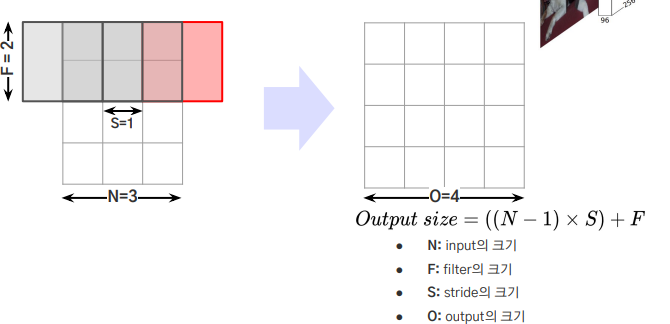

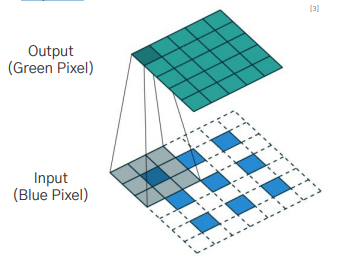

• Deconvolution (Upsampling)
  - Feature Map을 확장하여 입력 이미지와 동일한 크기의 Segmentation Map 생성
  - Stride (S): Filter를 얼마만큼의 간격으로 움직이는 지를 나타냄

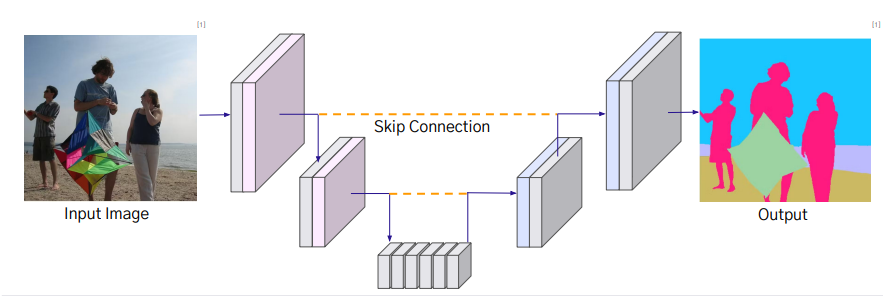

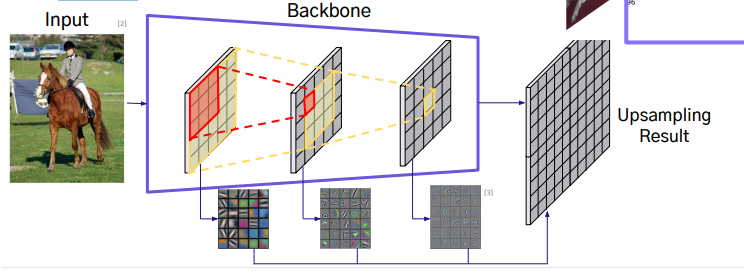

• Skip Connection
  - Upsampling의 결과와 Backbone의 중간 Layer에서 나오는 Feature Map과 결합

• Training Process

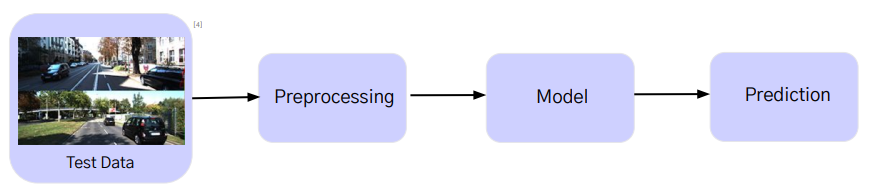

• Test Process





U-Net

- MICCAI 2015에 출판된 논문으로, 바이오메디컬 이미징 분야에서 사용하다 보편화 됨

- U-Net의 이름은 U자 모양의 아키텍처에서 유래

• Encoder
  - 입력 이미지를 Downsampling
  - 이미지의 공간 정보를 계층적으로 추상화 및 중요한 Feature 추출


• Decoder
  - Encoder가 추출한 Feature를 Upsampling
  - Upsampling하여 Segmentation Map 생성


• Skip Connection
  - Encoder와 Decoder 간의 정보 전달
  - Decoder에서 Upsampling된 Feature와 동일한 해상도의 Encoder Feature를 결합


• FCN vs U-Net
  - FCN (Fully Convolutional Network), U-Net 모두 Segmentation 수행
  - 차이점 : U-Net은 Encoder와 Decoder 사이에 Skip connection 존재하며, 중간 Layer 정보 계층적으로 전달
          - FCN은 skip-connection을 더해주고, U-Net은 채널을 추가해줌
